Hengittää kesällä, tiivis talvella. Konvek Original on paperipohjainen hygrokalvo. Se on niin kutsuttu kaksitoiminen höyrynsulkutuote, jossa yhdistyvät sekä ilmansulun että höyrynsulun parhaat ominaisuudet. Hygrokalvon ilman suhteelliseen kosteuteen mukautuva vesihöyryn diffuusiovastus mahdollistaa ulkovaipparakenteille ihanteelliset kuivanapysymisen ominaisuudet. Talvella, kun ilma on kuivaa, Konvek Original toimii perinteisen höyrynsulun tavoin ja estää vesihöyryn haitallisen kulkeutumisen rakennuksen sisätiloista hygropaperin lävitse eristetilaan. Kesällä, kun ilmankosteus on korkeampi, hygrokalvon diffuusiovastus pienenee ja se kuivattaa rakenteita päästämällä kosteutta kuivumaan lävitseen vesihöyryn muodossa sisäilmaan.
Kaikkien avohuokoisten lämmöneristeiden yhteyteen. Kosteutta tasaavana höyrynsulku- ja ilmansulkutuotteena Konvek Original soveltuu käytettäväksi kaikkien avohuokoisten lämmöneristemateriaalien yhteydessä, kuten mineraalivillan, puukuitueristeen ja sellueristeen kanssa. Konvek Originalin vahvistetun mekaanisen lujuuden ansiosta myös puhallettavan lämmöneristeen asentaminen onnistuu. Tuote on saatavana myös 3 metriä leveänä versiona, joka mahdollistaa tehokkaan asentamisen ja vähän saumaamista tarvitsevan tiiviin lopputuloksen. Konvek Original on turvallinen valinta myös massiivipuu ja -kivirakenteille, jotka lisäeristetään sisäpuolelta, sekä rakennuksille, jotka ovat osan aikaa vuodesta kylmillään (esim. vapaa-ajan rakennukset).
Luonnollisempi valinta höyry- ja ilmatiiveyteen. Konvek Original on tutkitusti vähäpäästöinen rakennustuote. Testattavuus kattaa useita eri rakennusmateriaalien päästöluokituksia. Tuotteen runkona toimii uusiutuvista materiaaleista vastuullisesti valmistettu erikoispaperi, joka mahdollistaa jopa 80% vähemmän muovia sisältävän ratkaisun neliöalaa kohden verrattuna uusiutumattomista materiaaleista valmistettuihin höyrynsulkutuotteisiin.
OMINAISUUDET
- Kosteutta tasaava paperipohjainen hygrokalvo höyrynsulkuun ja ilmansulkuun
- Mahdollistaa kahteen suuntaan kuivuvan ulkovaipparakenteen
- Ilman suhteelliseen kosteuteen mukautuva vesihöyryn diffuusiovastus (Sd-alue 0,37–47 m)
- Mukautuva diffuusiovastus tukee kosteudenhallintaa muuttuvissa olosuhteissa
- Päämateriaalina vastuullisesti tuotettu FSC-sertifioitu erikoispaperi
- Vähäpäästöinen ja sisäilmaystävällinen rakennustuote (testattu mm. ISO 16000)
- Tuotteessa integroitu vahvistusverkko
- Erittäin hyvä mekaaninen lujuus ja kestävyys
KÄYTTÖKOHTEET
- Kosteutta tasaavana höyrynsulkuna ja ilmansulkuna ulkoseinä-, yläpohja- ja alapohjarakenteissa
- Soveltuu käytettäväksi kaikkien avohuokoisten lämmöneristemateriaalien yhteydessä (mineraalivilla, puukuitueriste, sellueriste)
- Soveltuu myös puhallettaville lämmöneristeille vahvistetun rakenteensa ansiosta
- Soveltuu massiivipuu ja -kivirakenteille, jotka lisäeristetään sisäpuolelta, sekä rakennuksille, jotka ovat osan aikaa vuodesta kylmillään (esim. vapaa-ajan rakennukset).
Soveltuvuus pientaloihin:
- Puurunkoiset omakotitalot: ulkoseinä- ja yläpohjarakenteiden höyrynsulku- ja ilmansulkuratkaisu.
- Hirsitalot: yläpohjarakenteiden höyrynsulku- ja ilmansulkuratkaisu.
- Betoni- ja harkkotalot: yläpohjarakenteiden höyrynsulku- ja ilmansulkuratkaisu, kun yläpohja on toteutettu palkki- ja eristekerrosrakenteena.
- CLT-rakenteiset talot: yläpohjarakenteiden höyrynsulku- ja ilmansulkuratkaisu, kun yläpohja on toteutettu palkki- ja eristekerrosrakenteena.
- Alapohjarakenteet: höyrynsulku- ja ilmansulkuratkaisu, kun alapohja on toteutettu avohuokoisella lämmöneristekerroksella.
Rakennusvaipan sisäpuoliseen vesihöyrytiiveyteen ja ilmatiiveyteen. Testattu EN 13984 mukaisesti.
| Ominaisuus | Standardi | Arvo |
|---|
| Käyttö | - | Höyrynsulku, ilmansulku |
| Pintakerros | - | FSC-sertifioitu voimapaperi |
| Välikerros | - | Erikoispolymeeri + verkkovahvistus |
| Pohjakerros | - | FSC-sertifioitu voimapaperi |
| Paino | ISO 536 | 155 g/m² (±5%) |
| Paksuus | - | 0,27 mm |
| Diffuusiovastus (Sd-arvo) | EN ISO 1931 | Sd = 18 m |
| Diffuusiovastus (Sd-vaihteluväli) | EN 12572 | Sd = 0,37 m – 47 m (kts. tekninen sivu) |
| Ilmanläpäisevyys | EN 12114 | 0 m³/(h x m² x 50Pa) |
| Vesitiiveys | EN 1928 | W1 |
| Paloluokka | EN 13501-1 | F |
| Vetolujuus MD/CD | EN12311-1 | 700 (N/50mm) / 300 (N/50mm) |
| Venymä MD/CD | EN 12311-1 | 2 % / 3,5 % |
| Repäisylujuus MD/CD | EN 12310-1 | 160 N / 200 N |
| Testit vanhenemisen jälkeen: Vesihöyrynvastus | EN 13984:2013 | Hyväksytty |
| Testit vanhenemisen jälkeen: Lämpövanhennus | EN 13984:2013 | Hyväksytty |
| Kemikaalin-/alkalinkestävyys | EN 13984:2013 | Hyväksytty |
| Rakennustuotteiden päästöluokitus | ISO 16000 | Täyttää luokituksen A+ -vaatimukset |
| Rakennustuotteiden päästöluokitus | EMICODE® | Täyttää luokituksen EC 1 PLUS -vaatimukset |
| CE-vaatimustenmukaisuus | EN 13984:2013 | CE-hyväksytty |
Konvek Original on paperipohjainen hygrokalvo, joten kutsumme sitä myös Hygropaperiksi. Se on paperipohjainen höyrynsulkutuote, jossa on mukautuva vesihöyryn diffuusiovastus (ns. älykäs höyrynsulku). Tuote toimii rakenteessa myös ilmansulkuna. Kosteusolosuhteisiin mukautuvana höyrynsulkutuotteena se soveltuu käytettäväksi kaikkien avohuokoisten lämmöneristemateriaalien yhteydessä, kuten mineraalivillaeristeet, puukuitueristeet, sellueristeet.
Ennen asentamista tarkista höyrynsulkutuotteen tuotetiedoista soveltuvuuden kannalta oleelliset tiedot. Rakenteen ja rakenneosan tulee täyttää sille Suomessa osoitetut määräykset ja vaatimukset. Höyrynsulkua ja ilmansulkua valittaessa huomioitavaa ovat mm. höyrynsulun diffuusiovastus suhteessa tuulensuojan diffuusiovastukseen (5:1 –sääntö), sekä käytettävä lämmöneristysmateriaali (hygroskooppinen lämmöneriste [puu- ja sellukuitu] vrt. ei-hygroskooppinen lämmöneriste [mineraalivillat]).
Asentaminen
Ennen asentamista varmista asennusalustan/lämmöneristekerroksen siisteys ja tasaisuus. Poista terävät esineet ja kohteet, jotka voivat vahingoittaa kalvoa.

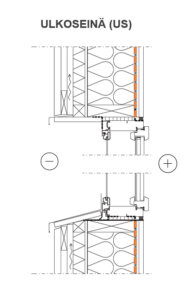

Konvek Original -hygrokalvo asennetaan lämmöneristekerroksen lämpimälle puolelle (sisäpuolelle) tekstuuripuoli asentajaa kohti. Asennetaan käyttämällä 100-150 mm:n limitystä seuraavaan kalvoon/vuotaan. Rakenneliittymissä, esim. alapohja-ulkoseinä-yläpohja -liittymissä, voi olla tarpeen käyttää suurempaa limitystä, sekä jättää pientä liikuntavaraa. Pystysuuntainen saumalimitys 150 mm tehdään runkopuun kohdalla ja tiivistetään soveltuvalla teipillä ja koolauspuulla. Kalvon alustava kiinnitys voidaan tehdä hakasilla, tai 2-puoliselle siirtoliimateipillä runkopuuta vasten. Kiinnityspisteet suositellaan teipattavaksi päältä. Lopullinen kiinnitys tapahtuu asentamalla ja kiinnittämällä koolaus/sisäverhoustuotteet paikoilleen.
On ehdottoman tärkeää tiivistää huolellisesti kaikki saumat, jotta rakennusvaipan sisäpinnasta saadaan varmasti ilmatiivis. Saumat voidaan tiivistää soveltuvalla tiivistysteipillä, esimerkiksi Tarraflex tai Trimtarra. Myös pienet korjaukset voidaan tehdä edellä mainituilla tiivistysteipeillä. Suuremmissa korjaustarpeissa tulee vahingoittuneen alueen osalta harkita kalvon korvaamista uudella.

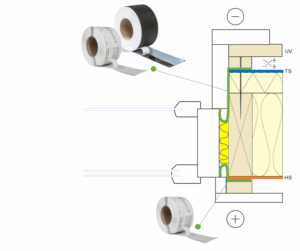

Konvek Original -hygrokalvo liitetään tiiviisti ikkunoihin ja oviin, sekä ala-, väli- ja yläpohjiin. Ikkunoiden, ovien ja muiden liittymien tiivistämiseen soveltuvat parhaiten Trimtarra -liitosnauhat.
Huom!

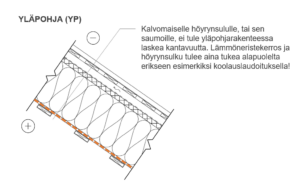

Kalvomaiselle höyrynsululle, tai sen saumoille, ei tule yläpohjarakenteessa laskea kantavuutta. Lämmöneristekerros ja höyrynsulku tulee aina tukea alapuolelta erikseen esimerkiksi koolauslaudoituksella. Emme suosittele muuttuvan diffuusiovastuksen omaavaa hygrokalvoa käytettäväksi höyrynsulkuna tiloissa, joissa on toistuvasti/jatkuvasti suuri kosteusrasitus ja ilman suhteellinen kosteus, esimerkiksi märkätilat, pesutilat, yms.
Konvek Original on paperipohjainen hygrokalvo, joten kutsumme sitä myös Hygropaperiksi. Se on paperipohjainen höyrynsulkutuote, jossa on mukautuva vesihöyryn diffuusiovastus (ns. älykäs höyrynsulku). Tuote toimii rakenteessa myös ilmansulkuna. Kosteusolosuhteisiin mukautuvana höyrynsulkutuotteena (Sd-alue 0,37 – 47 m) Konvek Original -hygrokalvo soveltuu käytettäväksi kaikkien avohuokoisten lämmöneristemateriaalien yhteydessä, kuten mineraalivillaeristeet, puukuitueristeet, sellueristeet. Vahvan ja kestävän rakenteensa ansiosta se soveltuu käytettäväksi myös puhallettavien lämmöneristeiden yhteydessä.
Ennen asentamista tarkista höyrynsulkutuotteen tuotetiedoista soveltuvuuden kannalta oleelliset tiedot. Rakenteen ja rakenneosan tulee täyttää sille Suomessa osoitetut määräykset ja vaatimukset. Höyrynsulkua ja ilmansulkua valittaessa huomioitavaa ovat mm. höyrynsulun diffuusiovastus suhteessa tuulensuojan diffuusiovastukseen (5:1 –sääntö), sekä käytettävä lämmöneristysmateriaali (hygroskooppinen lämmöneriste [puu- ja sellukuitu] vrt. ei-hygroskooppinen lämmöneriste [mineraalivillat]).
Asentaminen
Höyrynsulku-hygrokalvo asennetaan lämmöneristekerroksen lämpimälle puolelle (sisäpuolelle).
Kalvo asennetaan käyttämällä 100-150 mm:n limitystä seuraavaan vuotaan. Rakenneliittymissä, esim. alapohja-ulkoseinä-yläpohja -liittymissä, voi olla tarpeen käyttää suurempaa limitystä, sekä jättää pientä liikuntavaraa. Pystysuuntainen saumalimitys 150 mm tehdään runkopuun kohdalla ja tiivistetään soveltuvalla teipillä ja koolauspuulla. Kalvon alustava kiinnitys voidaan tehdä hakasilla, tai 2-puoliselle siirtoliimateipillä runkopuuta vasten. Kiinnityspisteet suositellaan teipattavaksi päältä. Lopullinen kiinnitys tapahtuu asentamalla ja kiinnittämällä koolaus/sisäverhoustuotteet paikoilleen.
On ehdottoman tärkeää tiivistää huolellisesti kaikki saumat, jotta rakennusvaipan sisäpinnasta saadaan varmasti ilmatiivis. Saumat voidaan tiivistää soveltuvalla tiivistysteipillä, esimerkiksi Tarraflex tai Trimtarra.
Konvek Original -hygrokalvo liitetään tiiviisti ikkunoihin ja oviin, sekä ala-, väli- ja yläpohjiin. Ikkunoiden, ovien ja muiden liittymien tiivistämiseen soveltuvat parhaiten Trimtarra -liitosnauhat.
Huom!
Kalvomaiselle höyrynsululle, tai sen saumoille, ei tule yläpohjarakenteessa laskea kantavuutta. Lämmöneristekerros ja höyrynsulku tulee aina tukea alapuolelta erikseen esimerkiksi koolauslaudoituksella. Muuttuvan diffuusiovastuksen omaavaa hygrokalvoa ei suositella käytettäväksi höyrynsulkuna kosteissa tiloissa, joissa on toistuvasti/jatkuvasti korkea kosteusrasitus ja ilmankosteus.

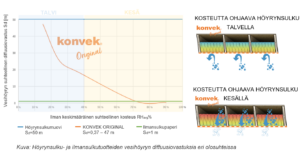

Hygrokalvo on niin kutsuttu kosteutta tasaava höyrynsulku, joka päästää tietyissä olosuhteissa lävitseen vesihöyryä. Konvek Original on paperipohjainen hygrokalvo, joten kutsumme sitä myös Hygropaperiksi. Kosteutta tasaavan Konvek Original -hygrokalvon suhteellinen diffuusiovastus Sd (m) vaihtelee kosteusolosuhteiden mukaan välillä 0,4 m – 47 m. Hygrokalvon ilman suhteelliseen kosteuteen reagoivan vesihöyryn diffuusiovastuksen ideana on mahdollistaa rakenteiden tehokas kuivuminen, ja että vesihöyry ei pääse tiivistymään rakenteisiin diffuusion suunnasta riippumatta.
Talvella lämmityskaudella, kun huoneilma on lähes aina kuivaa ja ilman suhteellinen kosteus on pienempi kuin RH 40%, Konvek Original – hygrokalvo toimii perinteisen höyrynsulun tavoin ja estää vesihöyryn haitallisen diffuusion lävitseen eristetilaan.
Kesällä ilmankosteus on suurempaa ja usein huoneilman kosteus vaihtelee ulkoilman kosteuden mukaan, normaalisti välillä RH 50 – 70 %. Tällöin Konvek Original – hygrokalvon diffuusiovastus pienenee ja se tehostaa rakenteiden kuivanapysymistä päästämällä kosteutta kuivumaan lävitseen sisätilaan samoin kuin ilmansulkupaperi, mutta tehokkaammin.
LUE MIKSI HÖYRYNSULKUA TAI ILMANSULKUA TARVITAAN
| TUOTEKOODI |
TUOTENIMI |
LEVEYS |
PITUUS |
MÄÄRÄ |
LAVALLA |
| A1100 |
KONVEK ORIGINAL |
1,5 m |
50 m |
75 m² |
30 rll / 2250 m² |
| A11001 |
KONVEK ORIGINAL |
3 m |
50 m |
150 m² |
30 rll / 4500 m² |
| TOIMITUS/VARASTOINTI/KÄSITTELY
Toimitetaan rullissa. Varastoidaan säältä ja suoralta auringonvalolta suojattuna. Lavojen pinoaminen päällekkäin voi vahingoittaa tuotetta. Tuote tulee olla suojattuna kemiallisilta aineilta. |
Miksi hygrokalvo on parempi vaihtoehto kuin tavanomainen höyrynsulkumuovi tai ilmansulkupaperi?
Kosteuden kulkeutuminen rakenteiden sisälle lämmöneristekerrokseen ei ole milloinkaan toivottua – ei edes hygroskooppisilla lämmöneristeillä kuten puukuitueriste tai sellukuitueriste. Toisin kuin tavanomainen ilmansulkupaperi, hygrokalvo ei päästä vesihöyryä diffuusion mukana lävitseen talvella, kun sisäilman kosteuslisä pyrkii tasaantumaan rakenteiden lävitse ulkoilmaan. Jos kosteutta on kuitenkin päässyt rakenteisiin syystä tai toisesta, silla on oltava myös mahdollisuus poistua rakenteesta. Kesällä hygrokalvon diffuusiovastus pienenee ja se päästää rakenteen sisäistä kosteutta kuivumaan lävitseen sisäilmaan, mahdollistaen samalla kahteen suuntaan kuivuvan ulkovaipparakenteen (jota höyrynsulkumuovi ei mahdollista). Hygrokalvon mahdollistamat ominaisuudet parantavat rakenteen vikasietoisuutta ja kosteusteknistä toimivuutta.
Miten Konvek Original -hygropaperi eroaa höyrynsulkukankaasta ja hygrokalvosta?
Konvek Original on paperipohjainen hygrokalvo (hygropaperi), joka toimii sekä ilmansulkuna että kosteutta tasaavana höyrynsulkuna. Se kuuluu samaan käyttötarkoitusryhmään kuin höyrynsulkukankaat ja muut hygrokalvot, mutta sen etuja ovat paperipohjainen rakenne, integroitu vahvistusverkko ja laaja mukautuva diffuusiovastus (Sd 0,37–47 m). Siksi se on vahva vaihtoehto, kun haetaan toimivaa ratkaisua ulkovaipan kosteudenhallintaan eri olosuhteissa.
Missä rakenteissa paperipohjaista hygrokalvoa Konvek Originalia voi käyttää (ts. missä hygropaperia voi käyttää)?
Konvek Originalia voidaan käyttää rakennekosteutta tasaavana ilmansulku- ja höyrynsulkuratkaisuna kaikkien avohuokoisella lämmöneristeellä eristettyjen ulkovaipparakenteiden yhteydessä (seinät, katot, yläpohjat). Käytettävä lämmöneriste voi olla ei-hygroskooppista mineraalivillaa (kivivilla, lasivilla), tai hygroskooppista puukuitu- ja sellueristettä. Konvek Originalin vahvistetun mekaanisen lujuuden ansiosta myös puhallettavan lämmöneristeen asentaminen onnistuu. Konvek Original on turvallinen valinta sisäpuolen kosteutta tasaavaksi ilman- ja höyrynsulkuratkaisuksi myös massiivipuu ja -kivirakenteille, jotka lisäeristetään sisäpuolelta, sekä rakennuksille, jotka ovat osan aikaa vuodesta kylmillään (esim. vapaa-ajan rakennukset).
Poikkeuksen suositeltuihin käyttötilanteisiin muodostavat kosteat tilat, joissa on jatkuvasti/toistuvasti korkea ilmankosteus.
Voiko tuotetta käyttää kosteiden tilojen höyrynsulkuna (esim. pesutilat)?
Yleisesti ottaen muuttuvan vesihöyryn diffuusiovastuksen omaavia höyrynsulku-hygrokalvoja ei suositella käytettävän kosteiden tilojen höyrynsulkuna, koska ne päästävät tietyissä olosuhteissa kosteutta lävitseen. Höyrynsulkua ei myöskään tule käyttää kosteiden tilojen lattioissa tai seinissä, joissa on jo kosteussulku. Poikkeuksena voi olla esimerkiksi ns. ”kaksoisseinärakenne”, mutta suunnittelijan tulee määrittää käytettävä höyrynsulkuratkaisu, rakenteen ilmavälin tuulettuvuus, sekä tulo-ja poistoilmareitit.
Mihin pientalotyyppeihin hygropaperi soveltuu höyrynsulku- ja ilmansulkuratkaisuksi?
Hygropaperi soveltuu pientalorakentamisessa useisiin rakenneratkaisuihin, kun käytössä on avohuokoinen lämmöneriste. Puurunkoisissa omakotitaloissa se soveltuu ulkoseinä- ja yläpohjarakenteisiin. Hirsitaloissa sekä betoni- ja harkkotaloissa tyypillinen käyttöalue on yläpohja. CLT-rakenteisissa taloissa se soveltuu yläpohjaan, kun rakenne on toteutettu palkki- ja eristekerrosratkaisuna. Lisäksi tuotetta voidaan käyttää alapohjarakenteissa, kun alapohja on toteutettu avohuokoisella lämmöneristekerroksella.
Täydentävät tuotteet
-

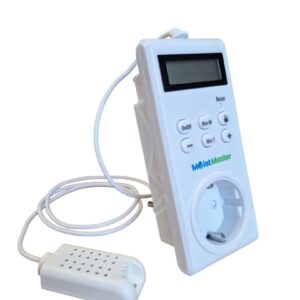

Kuivanapitolämmityssäädin MoistMaster E10 LD
127,00 € (alv. 25,5%)101,20 € (alv. 0%)
Tarkastele tuotettaLue lisää
-
TARRAFLEX – Höyrynsulkuteippi ja yleistiivistysteippi sisä- ja ulkokäyttöön
14,60 € – 192,00 €Hintaluokka: 14,60 € - 192,00 € (alv. 25,5%)11,63 € (alv. 0%)
Tarkastele tuotettaValitse vaihtoehdoista
Tällä tuotteella on useampi muunnelma. Voit tehdä valinnat tuotteen sivulla.
-

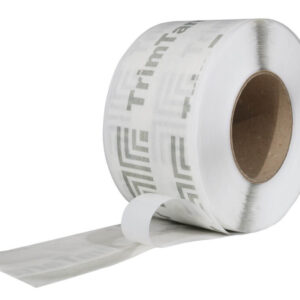

TRIMTARRA® – kosteusälykäs liitosnauha rakennuksen sisä- ja ulkopuolelle
