Flamebraker® VentGuard on tuulettuva ontelopalokatko, jolla on välitön palonkestävyys. Hyvän tuulettuvuuden lisäksi Flamebraker® VentGuard pysäyttää lämpötilannousun ja liekit tehokkaasti välittömästi palon ensi sekunneista alkaen.
Flamebraker® VentGuard reagoi lämpöön sulkien ilmakanavan tiiviisti palotilanteessa. Innovatiivinen muotoilu yhdessä erittäin suorituskykyisen paisuvan materiaalin kanssa mahdollistaa puurakenteiden yhteydessä tuuletusvälistä riippuen jopa EI60 palonkestävyyden ja kiviaineisissa rakenteissa jopa EI120. Palonkestävyys on testattu saumojen tiivisteiden testimenetelmällä EN 1366-4. Flamebraker® VentGuard on erinomainen palokatko, kun rakenteelta edellytetään välitöntä palonkestävyyttä, mutta hyvä tuulettuvuus halutaan säilyttää.
Flamebraker® VentGuard soveltuu tuuletusrakoihin aina 36mm asti ja sen käsittely ja asentaminen on yksinkertaista ja nopeaa. Tuote katkaistaan haluttuun pituuteen terävällä veitsellä ja kiinnitetään paikoilleen esimerkiksi hakasilla. VentGuardin tuuletusaukot on tehty suuriksi (6×30mm), jotta tukkeutumisen riski olisi mahdollisimman vähäinen. VentGuard ei vaadi paljoa kuljetustilaa, joten suurikin määrä palokatkoa kulkee kätevästi asentajan mukana työmaalla.
Palokatkon on kestettävä ikääntymisestä, lämpötilavaihteluista, sekä ilmastosta johtuvien muutosten aiheuttamat rasitukset. Käyttöikätavoitteen tulisi olla sama kuin rakenneosalla, mikäli palokatkon vaihtaminen edellyttää ulkoverhouksen uusimista. Flamebraker® VentGuard -ontelopalokatko kuuluu palotilanteessa reaktiivisten materiaalien korkeimpaan käyttöluokkaan X, jolloin se soveltuu asennettavaksi käyttöolosuhteisiin myös UV- ja ilmastorasituksille altistuneena ilman, että tuoteominaisuudet heikkenevät. Reaktiivisen materiaalin 60 vuoden tekninen käyttöikä Suomen ilmasto-olosuhteissa antaa suojaa tuuletusvälissä tapahtuvaa palon leviämistä vastaan pitkälle tulevaisuuteen ilman erityisiä huoltotoimenpiteitä.

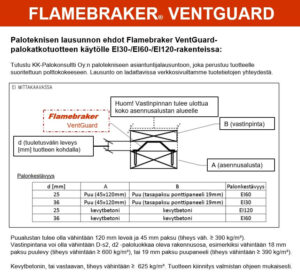

Katso tarkemmat suunnitteluohjeet paloteknisestä asiantuntijalausunnosta ”Flamebraker® VentGuard™ palokatkon käyttö ullakolla, ylä- ja alapohjassa, julkisivun tuuletusvälissä sekä räystäällä.”
OMINAISUUDET
- Välitön palonkestävyys – pysäyttää liekit ja lämpötilan nousun heti palon ensi sekunneista lähtien
- Erittäin nopea asennettavuus ja käsiteltävyys
- Nopeasti ja voimakkaasti laajeneva intumescent-materiaali
- Suuri paisuntavolyymi (30x) kompensoi epätasaisuuksia ontelon pinnoilla
- Soveltuu asennettavaksi enintään 36 mm tuuletusrakoihin ja -onteloihin
- Tehokas tuuletuspinta-ala noin 50%
- Suuri aukkokoko 6×30 mm on suunniteltu vähentämään tukkeutumisen riskiä
- Suurikin määrä kulkee kätevästi asentajan mukana työmaalla
- Vähäinen savuntuotto, ei sisällä halogeeneja
- Pitkä 60 vuoden tekninen käyttöikä
- Ei vaadi erillisiä huoltotoimenpiteitä
- Listattu Joutsenmerkin rakennustuotetietokantaan
- UV-, kosteus-, lämmön- ja pakkasenkestävä – palotilanteessa reaktiivisten materiaalien käyttöluokka X
KÄYTTÖKOHTEET
Flamebraker VentGuard on testattu standardien EN 1366-4:2021 ja EN 13501-2:2016 mukaisesti.
Reaktiivisen materiaaalin EOTA TR024 mukainen käyttöolosuhdekestävyys ja -luokitus on Type X, eli palokatkotuote soveltuu käyttötilanteisiin myös vapaasti sääolosuhteille altistuneena.
| Ominaisuus | Standardi | Arvo |
|---|
| Käyttökohteet | - | Rakennuksen tuuletusraot ja ilmavälit; räystäät, julkisivut, yläpohjat, alapohjat |
| Testistandardit | - | EN 1366-4:2021 ja EN 13501-2:2016 |
| Reaktiivinen materiaali | - | Intumescent FF107 |
| Ulkopuolen materiaali | - | Alumiinifolio |
| Väri | - | Hopea / Antrasiitti |
| Mitat | - | 3 mm (paksuus) x 142 mm (leveys) x 1,2 m (pituus) |
| Avoin tuuletuspinta-ala | - | Noin 50 % tuuletusvälin leveydestä |
| Tuuletusaukkojen silmäkoko | - | 6×30 mm |
| Paisuntavolyymi | - | 30:1 |
| Paisumissuuntaus | - | Hallittu paisuminen kahteen suuntaan (2D) |
| Aktivoitumislämpötila | - | 180°C |
| Saavutettava palonkestävyys | EN 1366-4:2021 ja EN 13501-2:2016 | EI 30 - EI 120 |
| Käyttöluokka / olosuhdekestävyys | EOTA TR024 | Type X (säänkestävä) |
| Savuntuotto / Halogeeninmuodostus | ISO 5659-2 | Vähäinen savuntuotto, halogeeniton |
| Tekninen käyttöikä | UL 1479 / ISO 5630-3:1996 | 60 vuotta |
| Ympäristömerkinnät | - | Listattu Joutsenmerkin rakennustuotetietokantaan |
| Ympäristöseloste (EPD) | ISO 14025 / ISO 21930 | Valmisteilla |
ASENTAMINEN:

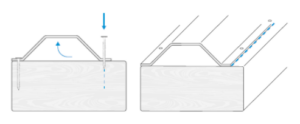

FLAMEBRAKER VENTGUARD -palokatko toimitetaan tasaisena arkkina, leikataan haluttuun pituuteen veitsellä ja taitetaan asennusvaiheessa muotoon tuuletusraon koon mukaisesti. Yksinkertaista ja nopeaa!

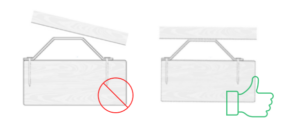

FLAMEBRAKER VENTGUARD:n alumiinipintainen etupuoli asennetaan ulospäin rakenteesta johon kiinnitys tapahtuu. Testatun mukainen kiinnitys vain puu- tai kivirakenteeseen. Puualustan tulee olla vähintään 120 mm leveä ja 45 mm paksu (tiheys ≥ 390 kg/m3). Vastinpintana voi olla vähintään D-s2, d2 -paloluokkaa oleva rakennusosa, esimerkiksi vähintään 18 mm paksu puulevy (tiheys ≥ 600 kg/m3), tai 19 mm paksu puupaneeli (tiheys ≥ 390 kg/m3).
Kiinnitys:
FLAMEBRAKER VENTGUARD kiinnitetään hakasilla, ruuveilla tai nauloilla tuotteen pitkän sivun reuna-alueelta. Kiinnitykseen soveltuvat vähintään 12 mm hakaset, tai vähintään 25 mm naulat/ruuvit, joiden kannan halkaisija on 8-16 mm. Suosittelemme käyttämään aina ruostumattomia kiinnikkeitä.

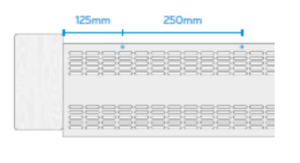

Kiinnikkeiden keskinäinen etäisyys toisistaan enintään 250 mm ja etäisyys päädyistä enintään 125 mm.
Varmista ennen tuotteen kiinnittämistä, että palokatko on päädyistään tiiviisti kiinni ympäröiviä rakenteita vasten, esim. kattopaarteissa, räystäspuissa tai tuuletusrimoissa. Tuotteen tulee asentua tiiviisti kiinni tuuletusvälin muodostavia rakenteita vasten. Asennuspinnan ja vastinpinnan tulee olla samansuuntaiset. FLAMEBRAKER VENTGUARD:n jatkaminen on mahdollista limittämällä tuotteet 25 mm päällekkäin.
Puurakenteissa sallittu tuuletusväli palokatkon kohdalla enintään 36 mm riippuen rakenteelta vaadittavasta palonkestävyydestä:
- EI30, kun palokatkotuote asennettuna puupintojen väliin ja välin ollessa enintään 36 mm
- EI60, kun palokatkotuote asennettuna puupintojen väliin ja välin ollessa enintään 25 mm
Palamattomien kiviaineisten pintojen yhteydessä palonkestävyydet ovat seuraavat:
- EI60, kun palokatkotuote asennettuna palamattomien kiviaineisten pintojen väliin ja välin ollessa enintään 36 mm
- EI120, kun palokatkotuote asennettuna palamattomien kiviaineisten pintojen ja välin ollessa enintään 25 mm (Huom! EI120-ratkaisussa käytetään lisä-intumescent-nauhaa)
Asennusvideo:
SUUNNITTELUOHJEET:
Flamebraker VentGuardin testatun mukainen kiinnitys vain puu- tai kivirakenteeseen. Puualustan tulee olla vähintään 120 mm leveä ja 45 mm paksu (tiheys väh. ≥ 390 kg/m3). Vastinpintana voi olla vähintään D-s2, d2 -paloluokkaa oleva rakennusosa, esimerkiksi vähintään 18 mm paksu puulevy (tiheys väh. ≥ 600 kg/m3), tai 19 mm paksu puupaneeli (tiheys väh. ≥ 390 kg/m3).
Puurakenteissa sallittu tuuletusväli palokatkon kohdalla enintään 36 mm riippuen rakenteelta vaadittavasta palonkestävyydestä:
- EI30, kun palokatkotuote asennettuna puupintojen väliin ja välin ollessa enintään 36 mm
- EI60, kun palokatkotuote asennettuna puupintojen väliin ja välin ollessa enintään 25 mm
Palamattomien kiviaineisten pintojen yhteydessä palonkestävyydet ovat seuraavat:
- EI60, kun palokatkotuote asennettuna palamattomien kiviaineisten pintojen väliin ja välin ollessa enintään 36 mm
- EI120, kun palokatkotuote asennettuna palamattomien kiviaineisten pintojen ja välin ollessa enintään 25 mm (EI120-ratkaisussa käytetään extra-intumescent-nauhaa pohjalla)
FLAMEBRAKER VENTGUARD toimitetaan asennusvalmiina tasaisena arkkina, jonka pituus on 1,2 metriä. Pakettiin mahtuu jopa 40 arkkia / 48 metriä palokatkoa (paino yhteensä 12 kg).
| TUOTEKOODI |
TUOTENIMI |
PAKSUUS |
LEVEYS |
PITUUS |
| F11041 |
FLAMEBRAKER VENTGUARD |
3 mm |
142 mm |
1200 mm |
| TOIMITUS/VARASTOINTI/KÄSITTELY
Tuote toimitetaan arkkina. Varastoidaan kuivissa olosuhteissa huoneenlämmössä. Leikataan mittaan saksilla tai veitsellä ja taitetaan asennettaessa muotoon. Käytä viiltosuojahanskoja ja suojalaseja. |
