FLAMEBRAKER® VENT FACADE 25 – julkisivun tuuletusvälin ontelopalokatkonauha

Esteettömän tuulettuvuuden mahdollistava ontelopalokatkonauha julkisivun tuuletusväliin. Tuuletusväli tuotteen kohdalla max. 25 mm.

Tuotevaihtoehdot

Kappaleet:

Varastossa

TUOTETIEDOT

Flamebraker® Vent Facade 25  ontelopalokatkonauha soveltuu palon leviämisen kerroksittaiseen rajoittamiseen julkisivun tuuletusvälissä, kun tuuletusväli tuotteen kohdalla on enintään 25 millimetriä. Ohut reaktiivinen ontelopalokatkonauha ei heikennä rakenteen tuulettuvuutta, koska se paisuu vasta palotilanteessa. Palokatkonauha reagoi ja paisuu noin +200°C lämpötilassa ja sulkee ilmakanavan tiiviisti palotilanteessa.

Käyttämällä julkisivun tuuletusvälissä hyvän tuulettuvuuden mahdollistavaa ontelopalokatkoa, ilmanvirran vastus tuuletusvälissä pienenee, jolloin riittävä tuulettuvuus saadaan toteutettua myös korkeilla ja yhtenäisillä tuuletusväleillä. Ulkoverhouksen taakse kulkeutuneen kosteuden kerääntyminen palokatkon kohdalle ja muut veden mahdolliset kulkureitit lämmöneristeen pintaan myös vähenevät.

Paloteknisessä asiantuntijalausunnossa on arvioitu Flamebraker® Vent Facade 25 -ontelopalokatkon täyttävän vaatimukset palon leviämisen rajoittamiseen myös puujulkisivun tuuletusvälissä, kun tuuletusväli palokatkoprofiilin kohdalla enintään 25 millimetriä ja tuuletusvälin sisä- ja ulkopinnat täyttävät vähintään D-s2, d2 -luokkavaatimuksen. Palotekninen lausunto perustuu kolmelle erilaiselle puujulkisivurakenteelle suoritettuun polttokokeeseen, jotka toteutettiin prEN 1364-6:2021 (onteloiden palosulut) mukaisesti.  Palon leviämisen rajoittamiseen julkisivun tuuletusvälissä ei ole esitetty erillistä EI-luokkavaatimusta Suomen rakennusmääräyksissä. Katso tarkemmat suunnitteluohjeet paloteknisestä asiantuntijalausunnosta.

Rakennuksen ulkopuolelle asennettavien julkisivun palokatkojen on kestettävä ilmastosta, lämpötilavaihteluista, sekä ikääntymisestä johtuvien muutosten aiheuttamia rasituksia. Käyttöikätavoitteen tulisi olla sama kuin rakenneosalla, mikäli palokatkon vaihtaminen edellyttää ulkoverhouksen uusimista. Reaktiivisen materiaalin 60 vuoden tekninen käyttöikä Suomen ilmasto-olosuhteissa antaa suojaa tuuletusvälissä tapahtuvaa palon leviämistä vastaan pitkälle tulevaisuuteen ilman erityisiä huoltotoimenpiteitä.



Ominaisuudet

  • Rajoittaa tehokkaasti palon leviämistä julkisivun tuuletusvälissä
  • Mahdollistaa julkisivurakenteen esteettömän tuulettuvuuden normaaliolosuhteissa
  • Lämmön vaikutuksesta paisuva reaktiivinen materiaali sulkee ilmavälin tiiviisti palotilanteessa
  • Suuri paisuntateho kompensoi epätasaisuuksia ontelon pinnoilla
  • Reaktiivisella materiaalilla pitkä tekninen käyttöikä (60 vuotta)
  • Testattu soveltuvaksi ulkokäyttöön, tai alttiiksi sääolosuhteille: sade, UV-säteily, korkeat lämpötilat, sekä pakkanen ja jäätymis-sulamisvaihtelu
  • Yksinkertainen ja helppo asentaa
  • Katkaistaan haluttuun pituuteen esimerkiksi veitsellä
  • Vähäinen savuntuotto, halogeeniton

Käyttökohteet

Palonkestävyys testattu mm. Onteloiden palosulkujen esistandardin prEN 1364-6:2021, EN 1363-1:2012 ja ASFP TGD 19 mukaisesti.

Palossa reaktiivisen materiaaalin käyttöolosuhdekestävyys Tyyppi X – tarkoitettu ulkokäyttöön, tai alttiiksi sääolosuhteille; sade, UV-säteily, korkeat lämpötilat sekä pakkanen ja jäätymis-sulamisvaihtelu.

OminaisuusStandardiArvo
Käyttökohteet-Rakennuksen tuuletusraot ja ilmavälit; julkisivut
Reaktiivinen materiaali-Tenmat FF102
Väri-Hopea
Mitat-4 mm (paksuus) x 35 mm (leveys) x 1 m (pituus)
Paisuntavolyymi-26:1 (26x)
Aktivoitumislämpötila-n. 200°C
Saavutettava palonkestävyysprEN 1364-6, EN 1363-1:2012, ASFP TGD 19Rakenteesta riippuen jopa E60/EI60. Katso palotekninen lausunto, tai kysy lisää.
KäyttöolosuhdekestävyysEOTA TR024Tyyppi X (kestää: sade, UV-säteily, korkeat lämpötilat sekä pakkanen ja jäätymis-sulamisvaihtelu)
Savuntuotto / HalogeeninmuodostusISO 5659-2Vähäinen savuntuotto, halogeeniton
Tekninen käyttöikäUL 1479 / ISO 5630-3:199660 vuotta
Ympäristöseloste (EPD)ISO 14025 / ISO 21930Kyllä
Ympäristömerkinnät-Listattu Joutsenmerkin rakennustuotetietokantaan
ETAEAD 350005-00-1104ETA-25/1038

Asennus- ja kiinnitysohje / Flamebraker® Vent Facade 25

1. Asenna ontelopalokatkonauha suunnittelijan määrittelemään sijaintiin etikettipuoli ulospäin.

2. Palokatkonauha tulee asentaa tasaiselle alustalle siten, ettei sen taakse jää rakoja; palokatkonauhan etupuolelle jäävä avoin tuulettuva tila saa olla enintään 21 mm.

3. Palokatkonauhan leikkaaminen haluttuun pituuteen voidaan tehdä terävällä veitsellä.

4. Palokatkonauhaa voi jatkaa puskuliitoksin. Ole huolellinen, että nauhan päädyt asettuvat mahdollisimman tiiviisti muita jatkoksia ja rakenteita vasten.

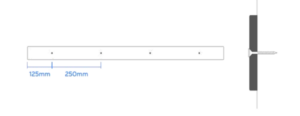

5. Kiinnitys palokatkonauhan keskilinjaa pitkin ohjeen mukaisilla kiinnikkeillä enintään 125 mm etäisyydelle nauhan päädyistä ja enintään 250 mm keskinäisellä etäisyydellä toisistaan:

  • Käytä kiinnitykseen uppokantaisia ruuveja tai nauloja, joiden kannan halkaisija on Ø 6-11,50 mm.
  • Valitse ruuvin pituus siten, että seuraavat kiinnityssyvyydet täyttyvät:
    • Kiinnitys puuhun vähintään 25 mm
    • Kiinnitys kivirakenteeseen vähintään 50 mm
  • Kiristä vain sen verran, että kiinnikkeet kanta kevyesti koskettaa nauhan pintaan
  • Suosittelemme käyttämään ruostumattomia tai korroosionkestäviä kiinnikkeitä



Paloteknisen lausunnon ehdot Flamebraker® Vent Facade 25 -palokatkon käytölle puujulkisivurakenteiden tuuletusvälissä:

Flamebraker® Vent Facade 25 ontelopalokatkonauha on tarkoitettu palon leviämisen rajoittamiseen julkisivun tuuletusvälissä, kun tuuletusväli tuotteen kohdalla on enintään 25 mm. Palon sattuessa ontelopalokatkonauha paisuu lämmön vaikutuksesta, sulkee tuuletusraon tiiviisti ja estää liekkien sekä kuumien savukaasujen etenemisen tuuletusvälissä. Tuote on testattu mm. avoimien ontelotilojen palosulkujen esistandardin prEN 1364-6:2021 mukaisesti kolmelle erilaiselle puujulkisivurakenteelle, joissa tuuletusväli 25 millimetriä. Suomessa palon leviämisen rajoittamiseen julkisivun tuuletusvälissä ei ole esitetty EI-luokitusvaatimusta.

Paloteknisen asiantuntijalausunnon ehdot Flamebraker® Vent Facade 25 -palokatkon käytölle puujulkisivurakenteiden tuuletusvälissä ovat seuraavat:

  • Tuuletusvälin kaikkien sisäpintojen on täytettävä vähintään D-s2, d2 -luokkavaatimus
  • Tuuletusvälin leveys palokatkonauhan kohdalla enintään 25 mm
  • Palokatkonauha tulee sijoittaa tuuletusväliin siten, että sillä on mahdollisuus sulkea paisuessaan koko tuuletusväli. Kaikki avoimeksi jäävät urat, joita pitkin palo voi kiertää nauhan sulkeman välin heikentävät ratkaisun kykyä rajoittaa palon leviämistä.
  • Palokatkon kiinnitys valmistajan ohjeen mukaisesti



Tutustu Palotekninen insinööritoimisto Markku Kauriala Oy:n (A-insinöörit Suunnittelu Oy 1.1.2025 alkaen) palotekniseen asiantuntijalausuntoon, joka perustuu tuotteelle suoritettuihin polttokokeisiin. Lausunto on ladattavissa tuotetietojen yhteydestä.



Avoimen tuuletuspinta-alan vertailu Flamebraker® Vent Facade 25 ontelopalokatkonauhalla ja 5% rei’itetyllä hattuteräsprofiililla.

Flamebraker® Vent Facade 25 -ontelopalokatkonauha toimii avoimeksi/esteettömäksi jäävän ontelotilan periaatteella. Avoin tuuletuspinta-ala on lähes 5-kertainen pienimmälläkin 15 millimetrin tuuletusvälillä verrattuna hattuteräsprofiilin 50 millimetrin tuuletusväliin. Jos palokatkonauhan kanssa käytetään 25 millimetrin tuuletusväliä, avoin tuuletuspinta-ala on 8,4-kertainen verrattuna hattuteräsprofiilin avoimeen tuuletuspinta-alaan 50 millimetrin tuuletusvälissä.

Tuuletusvälin esteettömäksi jättävää tuulettuvaa ontelopalokatkonauhaa hyödyntämällä on siten mahdollista parantaa sekä avointa tuuletuspinta-alaa, että myös ohentaa ulkoseinän rakennepaksuutta.





FLAMEBRAKER VENT FACADE 25 toimitetaan 1 metrin mittaisina kaistoina.

TUOTEKOODI TUOTENIMI PAKSUUS LEVEYS PITUUS
F1103 FLAMEBRAKER VENT FACADE 25 4 mm 35 mm 1 m
TOIMITUS/VARASTOINTI/KÄSITTELY

Tuote toimitetaan 1 m kappaleissa. Varastoidaan kuivissa olosuhteissa huoneenlämmössä. Leikataan mittaan veitsellä. Käytä viiltosuojahanskoja ja suojalaseja.

KYSYMYS: Voiko tuotetta Flamebraker Vent Facade 25 käyttää paloa osastoivan räystäsrakenteen tuuletusvälin palokatkona?

Konvek vastaa: Tuotetta Flamebraker Vent Facade 25 ei ole tarkoitettu käytettäväksi palo-osastoivan räystäsrakenteen tuuletusvälin palokatkona, jos räystäsrakenne on määritetty tiettyyn paloluokkaan kuuluvaksi, esimerkiksi EI30. Flamebraker Vent Facade 25 on tarkoitettu julkisivun tuuletusväliin asennettavaksi ontelopalokatkoksi, kun tuuletusväli tuotteen kohdalla on enintään 25 mm. Tuotteen avulla on kuitenkin mahdollista parantaa myös räystään tuuletusraon paloturvallisuutta, mutta ilman saavutettavaa EI-luokitusta.

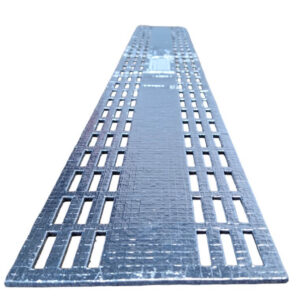

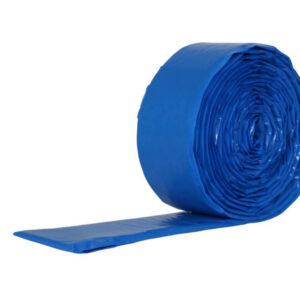

Palo-osastoivan räystäsrakenteen (EI15 – EI120) tuuletusrakoon testattuja ja asennettavaksi tarkoitettuja tuuletusvälin ontelopalokatkotuotteitamme ovat Flamebraker VentGuard ja Flamebraker Vent Firestop.
